八通道振弦传感器采集仪在龙门吊安全监控系统中的应用——湖北科技实践

引言

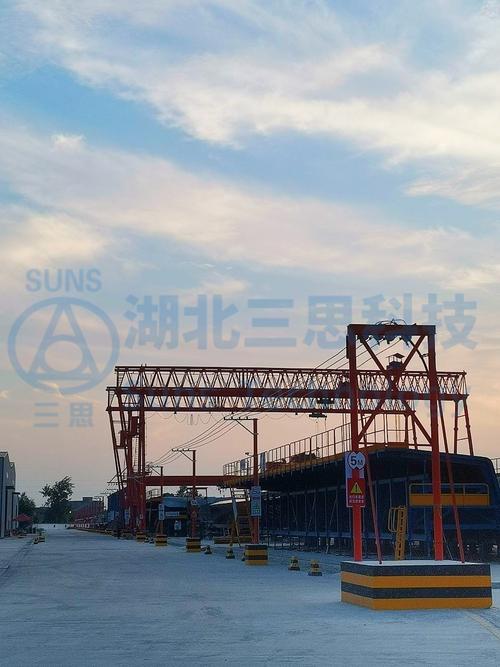

龙门吊作为港口、铁路货场及大型工业场区的重要起重设备，其运行安全直接关系到人员生命与财产安全。传统安全监控多依赖应力片、位移计等模拟量传感器，存在布线复杂、抗干扰能力弱、长期稳定性不足等问题。振弦式传感器因其频率输出、抗干扰强、长距离传输衰减小等优势，逐步成为龙门吊结构健康监测的主流选择。湖北科技团队基于八通道振弦传感器采集仪，构建了一套面向龙门吊的安全监控系统，实现了对关键结构参数的实时采集、在线分析与预警联动。

一、系统总体架构

该系统由感知层、采集层、传输层、平台层和应用层构成。感知层部署于龙门吊主梁、支腿、小车轨道等关键部位，包括振弦式应变计、振弦式土压力计（用于基础沉降）及振弦式位移计。采集层以八通道振弦传感器采集仪为核心，单台设备可并行接入8路振弦信号，支持多台级联扩展，满足龙门吊多测点布置需求。传输层采用工业以太网与4G/5G冗余通信，将采集数据上传至监控平台。平台层完成数据存储、清洗与特征提取；应用层面向运维人员提供实时曲线、阈值报警、历史趋势与健康评估。

二、八通道振弦采集仪的关键作用

1. 多测点并行采集

龙门吊结构监测通常需要同时在主梁跨中、支腿根部、连接法兰等位置布设应变测点，数量往往超过10个。八通道采集仪以8路为基本单元，可通过RS485总线级联多台，在不显著增加布线成本的前提下实现32路以上同步采集。采集仪内置高精度频率测量电路，分辨率可达0.1Hz，对应微应变分辨优于1με，满足钢结构应力监测精度要求。

2. 激振与温度补偿一体化

振弦传感器输出频率受温度影响，需进行温度补偿。该采集仪每通道集成激励电路与温度采集接口，可自动完成扫频激振、频率捕捉与温度读数，并在固件层完成温度—频率—物理量的初步换算。相比分立式采集方案，减少了现场接线与调试工作量，提高了系统一致性。

3. 抗干扰与远程运维

采集仪采用差分激励与数字滤波技术，有效抑制龙门吊变频器、电机启停带来的电磁干扰。设备支持远程配置通道参数、校准系数与报警阈值，并具备断网缓存功能，网络恢复后自动补传数据，保障了野外货场等弱网环境下的数据完整性。

三、安全监控功能实现

1. 结构应力实时监测与过载预警

系统将采集仪获取的应变数据换算为构件应力，并与有限元分析得到的允许应力包络线对比。当龙门吊起吊重量接近额定载荷或出现偏载时，主梁跨中应力迅速上升；系统在应力达到预警阈值（如允许应力的80%）时发出声光报警，达到停机阈值时联动控制回路限制起升动作。

2. 基础沉降与轨道变形监测

在龙门吊走行轨道基础布置振弦式土压力计与位移计，通过采集仪长期监测基础沉降与轨道高低差。系统采用滑动平均与趋势分析算法，剔除施工振动引起的短时波动，识别累积沉降趋势，为轨道调整与基础加固提供数据依据。

3. 疲劳损伤评估

基于长时间应力时程数据，系统采用雨流计数法统计应力幅值与循环次数，结合S-N曲线估算关键焊缝的疲劳损伤度。八通道采集仪的高采样率（可配置至10Hz）保证了动态应力峰谷的完整捕捉，使疲劳评估结果更贴近实际工况。

4. 多级报警与联动处置

监控平台设置三级报警：蓝色提示、橙色预警、红色停机。报警信息通过短信、平台弹窗与现场声光装置同步推送，并与龙门吊PLC系统预留干接点接口，在红色报警时自动限制相应机构动作。所有报警事件及前后数据自动存档，便于事故追溯与责任认定。

四、湖北科技的应用实践与成效

湖北科技团队在省内某港口集装箱堆场龙门吊改造项目中部署了该系统，共布设24个振弦应变测点、8个基础沉降测点，配置4台八通道采集仪级联组网。系统上线运行12个月，期间成功识别一次因轨道局部沉陷引起的支腿应力异常升高，提前3天发出橙色预警，运维人员及时调整轨道垫板，避免了结构损伤扩大。运行数据显示：数据完整率达99.3%，误报率低于2%，单台龙门吊年度非计划停机时间较改造前下降约35%。

五、

八通道振弦传感器采集仪以多通道并行、激振补偿一体化和强抗干扰能力，为龙门吊安全监控提供了可靠的数据底座。湖北科技的工程实践表明，该方案在结构应力监测、基础沉降预警与疲劳评估方面具有可行性与经济性。后续可进一步融合边缘计算与机器学习算法，实现从“阈值报警”向“预测性维护”的升级，为起重机械安全管理提供更智能的技术支撑。
